Gleichmäßige, zwängungsfreie Glaslagerung
In der Norm (5.5 Absturzsichere Verglasungen) ist das Schema für die Modellierung eingespannter Gläser festgelegt. «Bei unten eingespannten Glasbrüstungen muss das Berechnungsmodell das ganze Glas inklusive des Bereichs der Einspannung abbilden. Lokale Spannungskonzentrationen aufgrund der konstruktiven Ausbildung der Einspannung (z. B. durch eine lokale Glasverklotzung) müssen durch das Berechnungsmodell erfasst werden." Kombinationen aus lokalen Halterungen mit einer linienförmigen Lagerung sind als punktförmige Lagerungen anzusehen.
Eine Zwangsbeanspruchung der Glaslagerung soll durch geeignete Maßnahmen ausgeschlossen werden. Können Spannungskonzentrationen durch lokale Verklotzungen nicht zuverlässig durch konstruktive Maßnahmen verhindert werden, sind besondere Nachweise erforderlich. Die Stoßfestigkeit, trotz Zwangsbeanspruchungen, kann durch Versuche oder auch rechnerisch durch eine volldynamisch transiente Simulation erbracht werden. «Spannend bleibt, wie man die Kraft eines Keiles bewerten will, denn die Kräfte können sehr klein oder enorm hoch sein», so Geschäftsführer Bernhard Feigl.
Bei GM RAILING® sind keine Sondernachweise erforderlich, denn das Produkt hat eine optimale Glaslagerung im Einspannbereich. Spannungskonzentrationen sind konstruktiv ausgeschlossen. Entscheiden Sie sich für ein Glas Marte Glasgeländer, erfüllen Ihre Geländerkonstruktionen die berechtigten einzuhaltenden normativen Vorgaben.

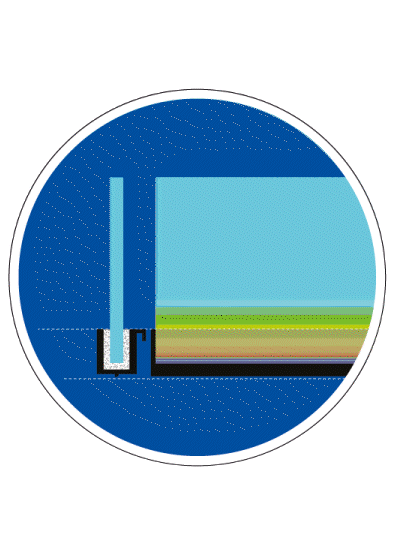

Abb.: Statisches Schema für die Modellierung eingespannter Gläser
Gebrauchstauglichkeit
Die SIA 2057 verweist auch mehrfach auf die Gebrauchstauglichkeit, denn viele Produkte am Markt weisen bereits bei Regelbeanspruchung plastische Verformungen auf. Nicht so bei GM RAILING® – drei Versuche beweisen, dass unsere Glasgeländer nach einer Belastung immer in den Ursprungszustand zurückkehren:
Wasserführung – Entwässerung – Abdichtung
In der neuen Glasbaunorm SIA 2057 wird festgelegt: «Ständige Feuchtigkeit an Kanten von VSG ist zu vermeiden. Alle zur Anwendung kommenden Materialien müssen dauerhaft beständig gegen die zu berücksichtigenden Einflüsse, zum Beispiel Wasser, Frost, Temperaturschwankungen, sein.» Dass PVB-Folien nicht wasserbeständig sind, ist hinlänglich bekannt. Dieser Sachverhalt wird in fast allen Normen beschrieben, in der ÖNORM B 3716, Teil 1, 6.2 sehr eindeutig: «Die Konstruktion muss so ausgeführt werden, dass die Kanten von Verbundsicherheitsglas (VSG) nicht ständig der Feuchtigkeit ausgesetzt sind. Eine Abtrocknung freiliegender Kanten darf nicht behindert werden.» Darum wird bei GM RAILING® kein Wasser zur unteren Glaskante geleitet. Durch die komplette, werkseitige Versiegelung des Einhängeprofils ist das Glas dauerhaft und zuverlässig gegen Feuchtigkeit geschützt.
